Описание видов дренажа фундамента

Автор: | 14.06.2016

Необходим дренаж фундамента для любой монолитной подземной конструкции. Этой системой водоотведения ликвидируется насыщение глинистых почв, морозное вспучивание, коррозия арматурных сеток, каркасов.

Для чего нужен дренаж и какой выбрать?

В комплексе мероприятий по ликвидации морозного вспучивания дренаж фундамента занимает верхнюю строчку. Если глинистая почва не сможет напитаться влагой, она не сможет вспучиться при замерзании. На участке обычно присутствуют следующие воды, снижающие комфортность эксплуатации:

1 Поверхностные:

Возникают в результате полива, осадков, паводка, таяния снега, попадают с улиц, придорожных канав, отводятся ливневкой, которая к дренажу отношения не имеет. Однако, если ливневка, интегрированная в отмостку здания, отсутствует, эти стоки проникают к подземных конструкциям.Поверхностные воды

2 Подземные:

Находятся в пластах или проникают в них сверху, делятся по категориям:

  • грунтовая – уровень и расход ГВ может сезонно изменяться, поток имеет направление, существуют грунтовые воды напорныеГрунтовые воды на участке

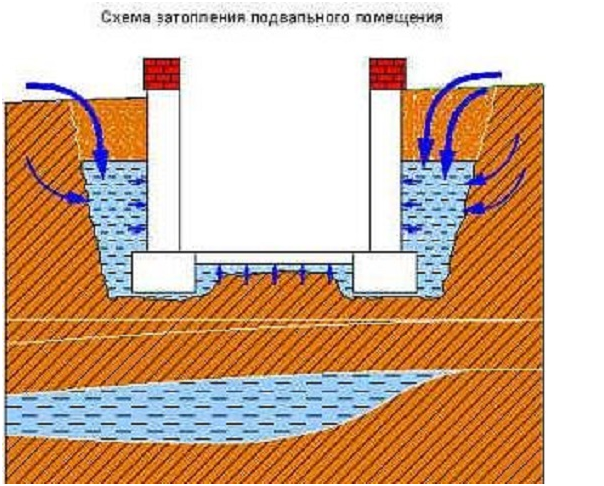

  • верховодка – вода скапливается в линзах, состоящих из проницаемых пород между слабопроницаемыми почвами, большинство из которых застройщик создает самостоятельно (например, песчаная фундаментная подушка поверх суглинка автоматически становится линзой верховодки)Верховодка в пазухах обратной засыпки
  • кайма капиллярная – влага скапливается только в песчаных фундаментных подушках, на которые опирается монолитная конструкция, избавиться от нее можно, разорвав слой песка щебнем при изготовлении подстилающего слояЛиквидация капиллярной каймы слоем щебня

Отводят подземные воды несколькими дренажными системами:

  • пластовыми – например, подстилающий слой под плитным фундаментом в сочетании с контурами кольцевого дренажаДренаж пластовый
  • пристенными – отводят только верховодку из техногенных зон, образованных материалами обратных засыпок и подстилающих слоевДренаж пристенный
  • кольцевыми – используются редко, однако позволяют понизить уровень УГВ, имеют значительное заглубление, чтобы обеспечить сухой грунт под фундаментомДренаж кольцевой

Внимание: При внешней схожести контуров кольцевого и пристенного дренажа не стоит путать две эти системы водоотведения.

Уложенные в земле дрены спасают от подтопления подвалов, всплытия полимерных септиков, вспучивания глинистых грунтов, загнивания корней растений.

Технология изготовления

Единственной альтернативой водоотведению дренами является усиленная гидроизоляция железобетонных подземных конструкций. Однако штукатурная гидроизоляция имеет 20 летний ресурс, обмазочная служит 5 – 15 лет, оклеечная 25 – 30 лет. Если выполнить изоляцию комплексную, можно повысить характеристику вдвое.

Объемная гидроизоляция пенетрирующими составами обеспечивает неограниченный ресурс конструкций. Однако фундамент при добавлении состава Адмикс в бетон или пропитки его прочими продуктами этого типа становится втрое дороже. Поэтому используется более дешевый дренаж фундамента одним из рассматриваемых способом.

Пластовый дренаж

Максимальным опытом эксплуатации обладает пластовый дренаж фундамента, использовавшийся для сложных эксплуатационных условий изначально. Землеотвод в этом варианте чуть больше контуров объекта, можно отвести даже напорные грунтовые воды. Дешевле всего обходится пластовый дренаж под плитными фундаментами, так как подстилающий слой из щебня уже заложен в проект. Для столбчатого и ленточного фундамента придется отрывать котлован, после обустройства дренажа производить обратную засыпку внутри конструкции, что повысит бюджет строительства на 15 – 30%.Изготовление пластового дренажа

Технология пластового дренажа предельно простая:

  • выемка грунта из котлована, размеры которого на 1,2 м больше габаритов дома с каждой стороны
  • создание уклонов на дне котлована от центра к боковым сторонам, углам (примерно 4 градуса или 1 см/1 м длины)
  • слой геотекстиля, предотвращающий заиливание природного фильтра и взаимного перемешивания нерудных материалов с почвой
  • 10 см слой песка + 30 см слой щебня, которым выравнивается дно котлована

Внимание: Чтобы щебень не рвал ковер подошвенной гидроизоляции и не напитывался цементным молочком при укладке бетона в опалубку, необходимо изготовление подбетонки толщиной 5 – 7 см. Стяжка не входит в конструкцию дренажной системы, но защищает ее в процессе бетонирования.

Кольцевой дренаж

Для осушения почв, прилегающих к подземных конструкциям зданий, ликвидации подтопления подвалов, снижения уровня УГВ применяется кольцевой дренаж фундамента замкнутой схемы. Для этого гидротехнического сооружения необходим точный расчет, проведение комплекса геологических изысканий. Это необходимо для вычисления:

  • размеров дисперсионной воронки, макушка которой обязаны быть на полметра ниже пола подвального этажаРасчет дисперсионной воронки
  • сечения дренов по притоку (достигает 15 л/сек)
  • нагрузки на обратный фильтр
  • расстояния от кольца дренов до подошвы фундамента

Следует учесть, что вместе с потоком воды, проникающей в дрены, из-под бетонной конструкции выносится грунт. Поэтому применяются специальные расчеты, чтобы не допустить ослабления основания, снижения расчетного сопротивления сборным нагрузкам.

Внимание: Кольцевой дренаж является конкурентом пластового водоотведения, так как расходуется гораздо меньше щебня. Это актуально для ленточных, столбчатых фундаментов и буронабивных свай.

Технология строительства кольцевого дренажа имеет несколько этапов:

  • траншеи на расстоянии 2 – 8 м от стен жилища, глубина рассчитывается индивидуально для каждого объекта (минимум на 0,5 м ниже подвала или подошвы малозаглубленного фундамента)
  • изготовление уклона, засыпка 20 см щебня поверх геотекстиля
  • монтаж смотровых колодцев и обвязка из перфорированными дренами
  • засыпка труб по бокам и сверху щебнем, укрывание оставшимся нетканым материаломИзготовление кольцевого дренажа

Системы кольцевых дренажей гораздо мощнее пристенных контуров, поэтому верховодка и капиллярная жидкость отводятся ими без проблем.

Пристенный дренаж

Для борьбы с «верховодкой» создан пристенный дренаж, который часто путают с кольцевым. Разница заключается в глубине заложения дренов, удалении их от фундамента. Технология пристенной дренажной системы выглядит следующим образом:

  • на этапе котлована перед отсыпкой фундаментной подушки по периметру отрываются траншеи, замкнутые в общий контур с единым уклоном 4 – 7 градусов (размер 40 х 40 см)
  • траншеи выстилаются геотекстильным полотном, внутрь засыпается 10 см слой щебня, который уплотняется виброплитой
  • в углах монтируются вертикальные смотровые колодцы, необходимые для прочистки системы

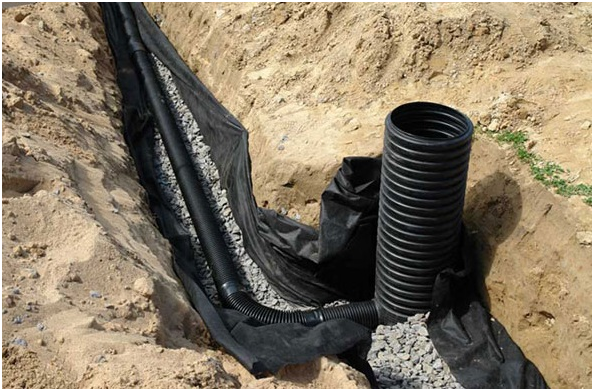

  • между колодцами прокладываются дрены из гофротрубы, перфорированной отверстиями либо щелями в 2 – 3 слойной геотекстильной обмотке (заходят внутрь колодца на 5 – 7 см)
  • производится засыпка траншей щебнем, вся конструкция укрывается геотекстилем, края которого были выпущены на борта траншей ранееИзготовление пристеного дренажа

Внимание: Уровень верхней засыпки должен быть на 5 – 10 см ниже подошвы фундамента. Перфорация труб только в верхней части (180 либо 270 градусов).

Таким образом, вся дождевая, паводковая вода, попадающая в линзы из нерудного материала, собирается и отводится дренами в подземный резервуар, ближайший водоем или траншею. Система не предназначена для борьбы с грунтовыми водами.

Все оставшиеся мероприятия, позволяющие снизить или полностью исключить морозное вспучивание, выполняются в полном объеме для всех схем дренажной системы. Поэтому потребуется применить нерудный материал (щебень или песок) в подстилающем слое, обратной засыпке пазух, утеплить отмостку и наружную грань ленты, плиты, столбов.

Отмостка и ливневка

Чтобы подземные системы водоотведения были более эффективны, имели высокий ресурс, необходимо изготовить отмостку, интегрировать в нее лотки ливневки, точечные дождеприемники для транспортировки жидкости из кровельного водостока.Отмостка с ливневкой

Ширина ливневки варьируется в пределах 0,6 – 1,5 м в зависимости от интенсивности трафика. Эта стяжка может использоваться в качестве садовой дорожки, позволяя экономить рабочее пространство участка.

Внимание: Утепление отмостки автоматически перемещает зону промерзания, прилежащие к фундаменту глинистые грунты не вспучиваются зимой. Утеплитель закладывается на глубине 0,4 м или на уровне подошвы МЗЛФ ленты.

Таким образом, проще всего изготовить пластовый или пристенный дренаж своими силами. Для проектирования кольцевой системы водоотведения потребуется профессиональный расчет и подробные геологические изыскания участка.
